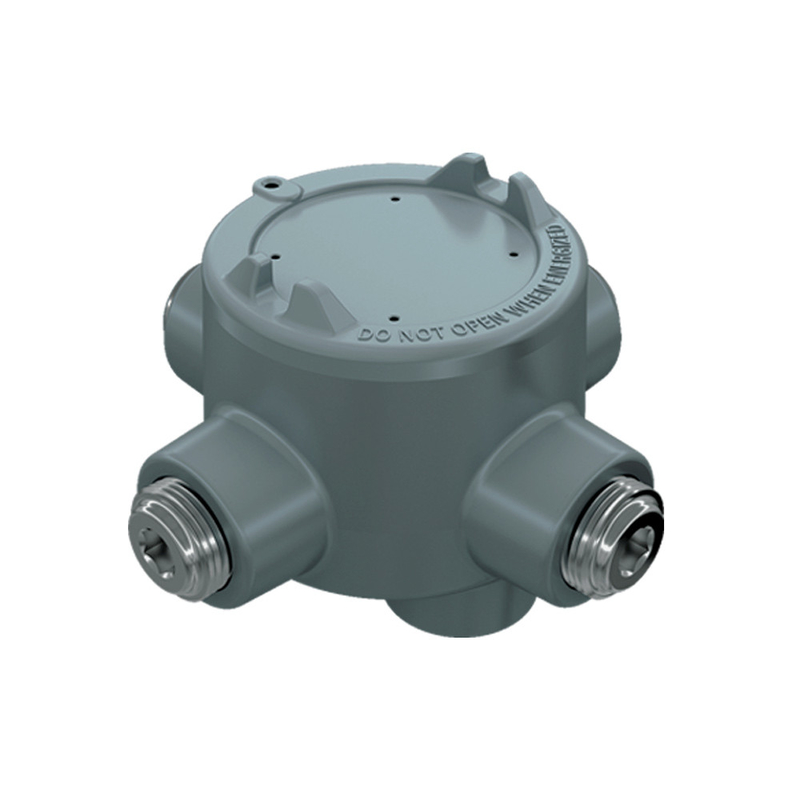

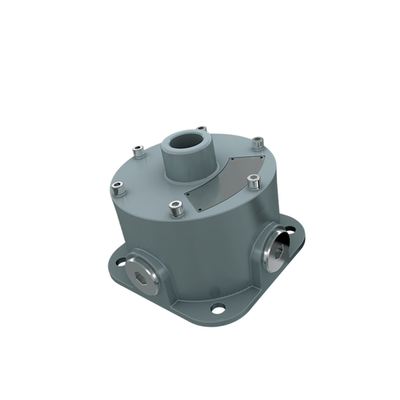

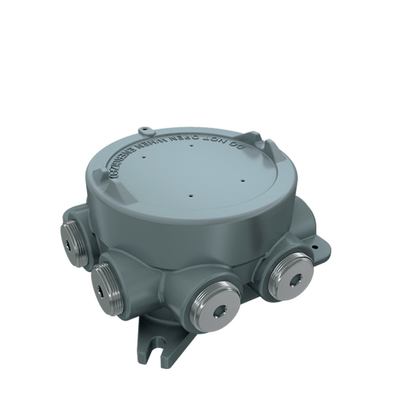

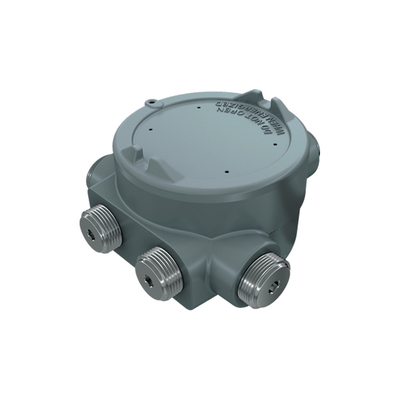

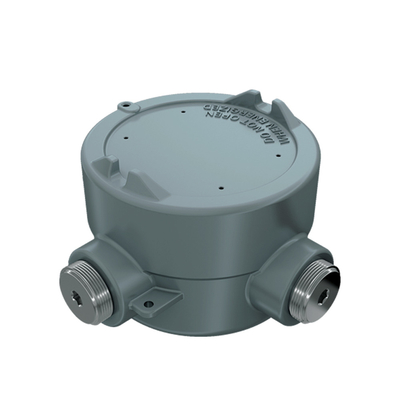

Αντιεκρηκτικό Αδιάβροχο Τιμή Electric Junction Box HD51 Series-UL Certified
Τα κουτιά διακλάδωσης της σειράς EX-HD51-XXX προορίζονται να χρησιμοποιηθούν για εκρηκτικές ατμόσφαιρες.
Για γενική καλωδίωση σε επικίνδυνες τοποθεσίες.
Περίβλημα αλουμινίου χωρίς χαλκό.
Εξωτερικό περίβλημα τύπου Ex d.
Διατίθενται τέσσερις τύποι περιβλημάτων.
Ο βαθμός προστασίας είναι IP66.
Πιστοποίηση IECEx για κουτί διακλάδωσης σειράς EX-HD51-A1, A2A, A2B, A3, A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1:
Ex db IIC T6/T5 Gb (Εκτός EX-HD51-KB1/*), Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*), Ex tb IIIC T80℃/T95℃ Db
Πιστοποίηση ATEX Για κουτί διακλάδωσης σειράς EX-HD51-A1, A2A, A2B, A3, A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1:
II2 GD Ex db IIC T6/T5 Gb (Εκτός EX-HD51-KB1/*) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
Ονομαστική τάση: Max.800VAC
Ονομαστικό ρεύμα: 24A, 27A, 32A, 41A
Θερμοκρασία περιβάλλοντος: -60℃ έως + 55℃ (-76℉ έως +131℉)
Τύπος αντιφλεγμονώδους αρμού: Τύπος A, B, C: Αρμοί με σπείρωμα Τύπος KB1: Φλαντζωτοί και κοχλιωτοί σύνδεσμοι
Η ονομαστική τάση του κουτιού διακλάδωσης είναι 800Vac.Στην τελική εγκατάσταση, τα ποσά εισόδου καλωδίων και οι πληροφορίες τερματικού πρέπει να συμμορφώνονται με τον ακόλουθο πίνακα:
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-A |
2,5mm²/24A |
Μέγ.5 |
1/2NPT/M20*1,5 |
Μέγ.5 |
| 2,5mm²/24A, 4mm²/32A |
3/4NPT/M25*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-B |
2,5mm²/24A |
Μέγ.5 |
1/2NPT/M20*1,5 |
Μέγ.5 |
| 2,5mm²/24A, 4mm²/32A |
3/4NPT/M25*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-B |
2,5mm²/24A |
Μέγ.12 |
1/2NPT/M20*1,5 |
Μέγ.8 |
| 2,5mm²/24A |
Μέγ.12 |
3/4NPT/M25*1,5 |
| 4mm²/32A |
Μέγ.10 |
3/4NPT/M25*1,5 |
| 6mm²/41A |
Μέγ.8 |
1NPT/M32*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-D5 |
2,5mm²/24A |
Μέγ.5 |
1/2NPT/M20*1,5 |
Μέγ.5 |
| 2,5mm²/24A 4mm²/32A |
3/4NPT/M25*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-D4 |
2,5mm²/24A |
Μέγ.5 |
1/2NPT/M20*1,5 |
Μέγ.4 |
| 2,5mm²/24A 4mm²/32A |
3/4NPT/M25*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-E5 |
2,5mm²/24A |
Μέγ.12 |
1/2NPT/M20*1,5 |
Μέγ.5 |
| 2,5mm²/24A 4mm²/32A |
Μέγ.12 |
3/4NPT/M25*1,5 |
| 4mm²/32A |
Μέγ.10 |
1NPT/M32*1,5 |
| 4mm²/32A 6mm²/41A |
Μέγ.10 |
1 1/4NPT/M40*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-E4 |
2,5mm²/24A |
Μέγ.12 |
1/2NPT/M20*1,5 |
Μέγ.4 |
| 2,5mm²/24A 4mm²/32A |
Μέγ.12 |
3/4NPT/M25*1,5 |
| 4mm²/32A |
Μέγ.10 |
1NPT/M32*1,5 |
| 4mm²/32A 6mm²/41A |
Μέγ.10 |
1 1/4NPT/M40*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-F5 |
2,5mm²/24A |
Μέγ.12 |
1/2NPT/M20*1,5 |
Μέγ.5 |
| 2,5mm²/24A 4mm²/32A |
3/4NPT/M25*1,5 |
| 4mm²/32A |
Μέγ.10 |
1NPT/M32*1,5 |
| 4mm²/32A 6mm²/41A |
1 1/4NPT/M40*1,5 |
| 6mm²/41A |
Μέγ.9 |
1 1/2NPT/M50*1,5 |
| 6mm²/41A |
2 NPT/M63*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-F4 |
2,5mm²/24A |
Μέγ.12 |
1/2NPT/M20*1,5 |
Μέγ.4 |
| 2,5mm²/24A 4mm²/32A |
3/4NPT/M25*1,5 |
| 4mm²/32A |
Μέγ.10 |
1NPT/M32*1,5 |
| 4mm²/32A 6mm²/41A |
1 1/4NPT/M40*1,5 |
| 6mm²/41A |
Μέγ.9 |
1 1/2NPT/M50*1,5 |
| 6mm²/41A |
2 NPT/M63*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-KYD |
2,5mm²/24A |
Μέγ.4 |
1/2NPT/M20*1,5 |
Μέγ.4 |
| 2,5mm²/24A 4mm²/27A |
3/4NPT/M25*1,5 |
| Μοντέλο |
Τερματικό Spec. |
Αριθμός Τερματικού Μπλοκ |
Προδιαγραφές εισόδου καλωδίου. |
Ποσό εισόδου καλωδίου |
| EX-HD51-KB1 |
2,5mm²/24A |
Μέγ.4 |
1/2NPT/M20*1,5 |
Μέγ.5 |
| 2,5mm²/24A 4mm²/27A |
3/4NPT/M25*1,5 |
