Class 1 Division 1 Kuti Junction Box ABS με αντιεκρηκτική προστασία

Έκρηξη Σειρά PD61



• Χαρακτηριστικά:

Αλουμίνιο χωρίς χαλκό, επιφάνεια ψεκασμένη με πλαστικό.

Εξωτερικό περίβλημα τύπου Ex d.

Μπορεί να χρησιμοποιηθεί ως κιβώτιο ακροδεκτών, κιβώτιο διανομής και κιβώτιο ελέγχου.

Βαθμός προστασίας: IP66.

• Εφαρμογή:

• Τεχνικά δεδομένα:

Σήμανση ATEX: Ⅱ 2 G Ex db ⅡB+H2 T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

Σημείωση: Δείτε τα τεχνικά δεδομένα του EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Σήμανση IECEx: Ex db ⅡB+H2 T□ Gb 1)

Ex tb ⅢC T□ Db IP66

Σημείωση: Δείτε τα τεχνικά δεδομένα του EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Σήμανση UL1203: Κατηγορία I, Τμήμα 1, Ομάδες Γ, Δ

Τάξη Ι, Κατηγορία 2, Ομάδες Γ, Δ

Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ

Τάξη II, Κατηγορία 2, Ομάδες F, G

Τάξη III

Πρότυπα: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Ονομαστική τάση: Max.100V AC, 50/60Hz

Ονομαστικό ρεύμα: Μέγ. 1.200Α

Θερμοκρασία περιβάλλοντος: -60℃ έως + 60℃

Είσοδος καλωδίου: Τυπικό βύσμα M□×1.5, δείτε τον Πίνακα προδιαγραφών

Κατεύθυνση Εισόδου:Κάτω μέρος

Συσκευή εισόδου καλωδίου: Προαιρετική

Τύπος αντιφλεγμονώδους αρμού: Κυλινδρικός σύνδεσμος, αρμός με σπείρωμα, επίπεδος σύνδεσμος

Τύπος εγκατάστασης: Τοποθέτηση στον τοίχο (Τυπική);Τοποθέτηση βραχίονα (προαιρετικό)

• Τεχνικά δεδομένα

Ενσωματωμένα εξαρτήματα: Κύριος διακόπτης: μινιατούρας διακόπτης κυκλώματος (MCB) ή διακόπτης κυκλώματος διαμορφωμένης θήκης (MCCB) (Σημείωση: προστασία από διαρροή γείωσης σε

αίτηση)

Διακόπτης διακλάδωσης: μινιατούρα διακόπτη κυκλώματος (MCB) ή διακόπτη κυκλώματος διαμορφωμένης θήκης (MCCB) (Σημειώνεται: προστασία από διαρροή γείωσης κατόπιν αιτήματος)

Ενδεικτική λυχνία ακροδεκτών EX-D: Κόκκινο, πράσινο, κίτρινο, μπλε

Κουμπί EX-A: Κόκκινο, πράσινο, κίτρινο

Επαφές AC

Ρελέ θερμικής υπερφόρτωσης

Προγραμματιστής PLC

Μαλακός εκκινητής

Διακόπτης ελέγχου EX-K

Αμπερόμετρο/Βολτόμετρο

• Οδηγός παραγγελίας

• Διαστασιακά Στραγγίσματα

• Προσδιορισμός

Κώδικας	Μέγιστη κατανεμημένη ισχύς (W)			Μέγιστο ονομαστικό ρεύμα	Εξωτερική διάσταση			Εσωτερική διάσταση			Διάσταση τοποθέτησης
	T4/T130℃	T5/T95℃	T6/T80℃		ΕΝΑ	σι	ντο	ένα	σι	ντο	ρε	μι	φά
EX-PD61-A	200	120	80	63Α	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63Α	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100Α	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200Α	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320Α	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500Α	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000Α	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000Α	980	720	375	880	620	290	820	560	18

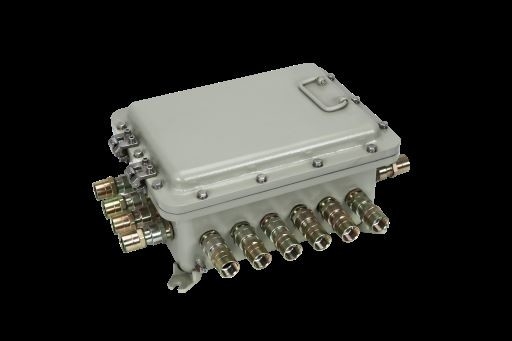

• EX-PD61 Εξοπλισμός διανομής για χρήση στο τερματικό

Κατάλληλο για τερματικό κιβώτιο του συστήματος διανομής.

Σημείωση: 1. Οι ακροδέκτες καλωδίωσης του κιβωτίου ακροδεκτών EX-PD61 έχουν διάφορες μεθόδους διευθέτησης.

2. Μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη και πληροί πάντα τους περιορισμούς του πιστοποιητικού.Ο μέγιστος αριθμός ακροδεκτών και ο μέγιστος αριθμός οπών στο πλάι πληρούν τις απαιτήσεις διαρροής ισχύος και μηχανικής αντοχής του περιβλήματος.

3. Αυτός ο πίνακας είναι μόνο για αναφορά.

1).Προσδιορίστε την κατεύθυνση και το μέγεθος κάθε εισόδου καλωδίου.

2).Η είσοδος καλωδίου είναι προαιρετική και συνιστάται το EX-QM-B(Ex d) ή το EX-QM-C(Ex d).

• IIIπαρουσίαση του εξοπλισμού διανομής EX-PD61 για χρήση στο Terminal Box

Επιφάνεια διατομής καλωδίου (mm)²	Πίνακας για μέγιστο αριθμό τοποθετημένων τερματικών
	Αριθμός τύπου περιβλήματος (Σημείωση: Ο αριθμός τύπου περιβλήματος αντιστοιχεί στο μέγεθος. Για παράδειγμα: A σημαίνει το περίβλημα 200x250)
	ΕΝΑ	σι	ντο	ρε	μι	φά	σολ	H
2.5(α)	20	28	36	72	100	140	270	264	396
4(β)	18	25	32	64	90	130	240	248	372
6(γ)	15	21	28	56	80	100	210	200	300
10(δ)	12	18	24	24	60	80	165	160	240
16(ε)	9	15	20	20	25	70	135	136	204
35(στ)	-	5	5	10	15	24	64	90	135
70 (g)	-	-	-	5	10	18	25	72	-
120 (ω)	-	-	-	-	5	5	12	42	-
185(i)	-	-	-	-	-	5	10	-	-
240(j)	-	_	-	-	-	5	5	-	-
300 (k)	-	-	-	-	-	5	5	-	-
Διάταξη τερματικού (αριθμός τερματικών σειρών)	1	1	1	2	2	2	2	2	3

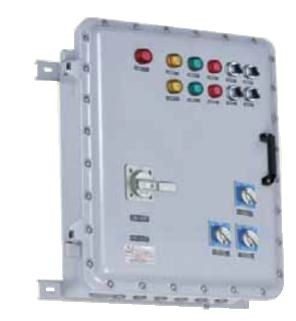

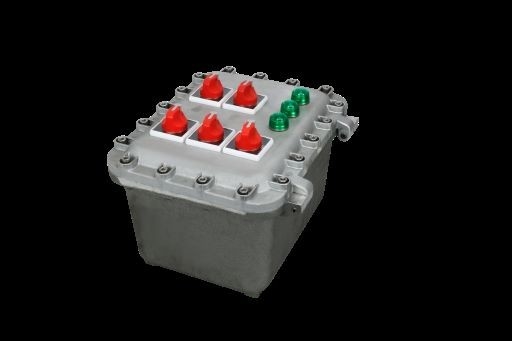

• EX-PD61 Εξοπλισμός διανομής για χρήση στο κιβώτιο ελέγχου

Κατάλληλο για σύστημα διανομής μονάδας ελέγχου

Σημείωση: 1. Τα κουμπιά EX-A, οι ενδείξεις EX-D, οι διακόπτες ελέγχου EX-K, τα αμπερόμετρα EX-BA και τα βολτόμετρα EX-AV κ.λπ. περιλαμβάνονται στα κουτιά ελέγχου EX-PD61.

2. Το κιβώτιο ελέγχου μπορεί να χρησιμοποιηθεί για τη λειτουργία on-off του κυκλώματος, καθώς και για τον τηλεχειρισμό ή τον τοπικό έλεγχο της στρώσης, της στάσης, της περιστροφής και της αναστροφής του κινητήρα, όταν είναι εξοπλισμένο με αμπερόμετρο, μπορεί επίσης να παρακολουθεί τη λειτουργία του κινητήρα και την κατάσταση του κυκλώματος.

3. Μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη και συμμορφώνεται με τα όρια χρήσης του πιστοποιητικού συμμόρφωσης.Ο αριθμός των εξαρτημάτων του καλύμματος και το μέγ.Ο αριθμός των οπών στο πλάι μπορεί να ικανοποιήσει τις απαιτήσεις της κατανεμημένης ισχύος και της μηχανικής αντοχής του περιβλήματος.

• Παράδειγμα διαγράμματος για χρήση του κιβωτίου ελέγχου

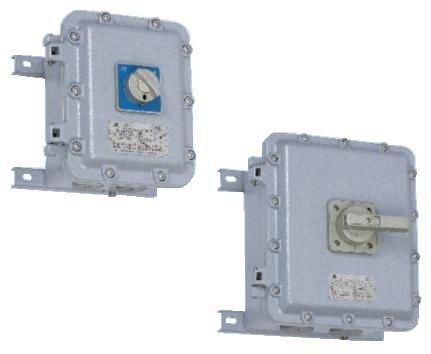

• EX-PD61 Εξοπλισμός διανομής για χρήση κουτιού διανομής

Κατάλληλο για μονάδα ισχύος συστήματος διανομής

Σημείωση: 1.MCB (Miniature Circuit Breaker) ή MCCB (Moulded Case Circuit Breaker), θερμικό ρελέ υπερφόρτωσης με επαφέα AC, προγραμματιστής PLC, μαλακός εκκινητής, κουμπιά EX-A. Ένδειξη EX-D, διακόπτες ελέγχου EX-K, EX-BA αμπερόμετρα και βολτόμετρα EX-AV κ.λπ. περιλαμβάνονται στο κουτί.

2. Το κιβώτιο ελέγχου μπορεί να χρησιμοποιηθεί για τη διανομή ισχύος ή τη λειτουργία on-off του κυκλώματος, καθώς και τον έλεγχο της εκκίνησης, διακοπής, περιστροφής και αναστροφής του κινητήρα και παρέχει ολοκληρωμένη προστασία για τον κινητήρα.Μπορεί να ρυθμιστεί για έλεγχο δύο τοποθεσιών ή έλεγχο πολλών τοποθεσιών.

3. Μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη και συμμορφώνεται με τα όρια χρήσης του πιστοποιητικού συμμόρφωσης.Ο αριθμός των εξαρτημάτων του καλύμματος και μέγ.Ο αριθμός των οπών στο πλάι μπορεί να καλύψει τις απαιτήσεις της διάχυσης και της μηχανικής αντοχής.

• Παράδειγμα διαγράμματος για τη χρήση του κουτιού διανομής

• Χαρακτηριστικά

Αλουμίνιο χωρίς χαλκό, επιφάνεια ψεκασμένη με πλαστικό.

Εξωτερικό περίβλημα τύπου Ex d.

Βαθμός προστασίας: IP66-IP67.

• Εφαρμογή

• Τεχνικά δεδομένα

Σήμανση ATEX: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

Σήμανση IECEx: Ex db ⅡB+H2 T6/T5 Gb

Ex tb ⅢC T80℃/T95℃ Db IP66

Σήμανση UL1203: Κατηγορία I, Τμήμα 1, Ομάδες Γ, Δ

Τάξη Ι, Κατηγορία 2, Ομάδες Γ, Δ

Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ

Τάξη II, Κατηγορία 2, Ομάδες F, G

Τάξη III

Πρότυπα: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Ονομαστική τάση : Μέγιστη 800V

Ονομαστικό ρεύμα: Διατομή καλωδίου (mm²)2,5 4 6 10 16 35 70 240

Βαθμολογημένο Τρέχον(A) 24 32 41 57 76 125 192 400

Θερμοκρασία περιβάλλοντος: -60℃ έως + 60℃

Τύπος αντιφλεγμονώδους αρμού: Επίπεδη άρθρωση

• Οδηγός παραγγελίας

• Προδιαγραφές εισόδου καλωδίου

	Τα A,B,C,D αντιπροσωπεύουν την κατεύθυνση των εισόδων καλωδίων
	Μέγιστος αριθμός εισόδου καλωδίου
Τύπος περιβλήματος	ΕΝΑ		σι		ντο		ρε		μι		φά		σολ
Διάσταση	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD
Μ20*1,5	5	8	5	10	5	12	16	20	22	30	24	40	45	65
Μ25*1,5	5	7	5	9	5	10	12	15	15	20	18	27	30	44
Μ32*1,5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
Μ40*1,5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
Μ50*1,5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
Μ63*1,5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
Σημείωση: 1. Δεν υπάρχει είσοδος καλωδίου για τυπική σχεδίαση.Οι είσοδοι καλωδίων πρέπει να διατρυπώνται από τον χρήστη.2. Δεν υπάρχει συσκευή εισόδου καλωδίου.

• IIIπαρουσίαση του εξοπλισμού διανομής EX-PD61 για χρήση στο Terminal Box

Επιφάνεια διατομής καλωδίου (mm)²	Πίνακας για μέγιστο αριθμό τοποθετημένων τερματικών
	Αριθμός τύπου περιβλήματος (Σημείωση: Ο αριθμός τύπου περιβλήματος αντιστοιχεί στο μέγεθος. Για παράδειγμα: A σημαίνει το περίβλημα 200x250)
	ΕΝΑ	σι	ντο	ρε	μι	φά	σολ	H
2.5(α)	20	28	36	72	100	140	270	270
4(β)	18	25	32	64	90	130	240	240
6(γ)	15	21	28	56	80	100	210	210
10(δ)	12	18	24	24	60	80	165	165
16(ε)	9	15	20	20	25	70	135	135
35(στ)	-	5	5	10	15	24	64	64
70 (g)	-	-	-	5	10	18	25	25
120 (ω)	-	-	-	-	5	5	12	12
185(i)	-	-	-	-	-	5	10	10
240(j)	-	_	-	-	-	5	5	5
300 (k)	-	-	-	-	-	5	5	5
Διάταξη τερματικού (αριθμός τερματικών σειρών)	1	1	1	2	2	2	2	2

• Χαρακτηριστικά

Αλουμίνιο χωρίς χαλκό, ανοξείδωτο ατσάλι.

Πλαστική ψεκασμένη επιφάνεια.

Η συσκευή προστασίας από διαρροή γείωσης είναι προαιρετική.

Βαθμός προστασίας: IP66-IP67.

• Εφαρμογή

• Τεχνικά δεδομένα

Σήμανση ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66

Σήμανση IECEx: Ex db ⅡB+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

Σήμανση UL1203: Κατηγορία I, Τμήμα 1, Ομάδες Γ, Δ

Τάξη Ι, Κατηγορία 2, Ομάδες Γ, Δ

Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ

Τάξη II, Κατηγορία 2, Ομάδες F, G

Τάξη III

Πρότυπα: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Ονομαστική τάση: Max.690V AC, 50/60Hz

Ονομαστικό ρεύμα: Max.100A

Ρεύμα κλάδου: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

Θερμοκρασία περιβάλλοντος: -60℃ έως + 55℃

Βαθμός Προστασίας: IP66, IP67

Είσοδος καλωδίου: Τυπικό βύσμα M□×1,5 (Δείτε τον πίνακα επιλογής)

Κατεύθυνση εισόδου: Κάτω (μέσα και έξω)

Συσκευή εισόδου καλωδίου: Προαιρετική

Τύπος αντιφλεγμονώδους αρμού: Κυλινδρικός σύνδεσμος, αρμός με σπείρωμα, επίπεδος σύνδεσμος.

Τύπος εγκατάστασης: Τοποθέτηση στον τοίχο (στάνταρ);Τοποθέτηση βραχίονα (προαιρετικό)

Ενσωματωμένα εξαρτήματα:

Κύριος διακόπτης: μικροσκοπικός διακόπτης κυκλώματος (MCB) ή διακοπή κυκλώματος διαμορφωμένης θήκης (Σημείωση: προστασία από διαρροή γείωσηςκατόπιν αίτησης)                 Διακόπτης διακλάδωσης: μινιατούρα διακόπτη κυκλώματος (MCB) ή διακόπτη κυκλώματος διαμορφωμένης θήκης (MCCB) (Σημείωση: γείωσηπροστασία από διαρροές κατόπιν αιτήματος)

Ένδειξη ακροδεκτών: Κόκκινο, πράσινο, κίτρινο

• Οδηγός παραγγελίας

• Ηλεκτρικό διάγραμμα

• Πίνακας επιλογής κιβωτίων διανομής φωτισμού EX-PD61-ZM

Κώδικας	Περιγραφή					Είσοδοι καλωδίων
	Κύριος διακόπτης	Αριθμός υποκαταστήματος	Διακόπτης διακλάδωσης	Ρεύμα κλάδου	Αριθμός δείκτη
EX-PD61-ZM-/4□/K/□	MCB ή MCCB Current Max.100A	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Κατόπιν αιτήματος	3	1*M32*1,5+4*M25*1,5
EX-PD61-ZM-/6□/K/□		6			3	1*M40*1,5+6*M25*1,5
EX-PD61-ZM-/8□/K/□		8			3	1*M40*1,5+8*M25*1,5
EX-PD61-ZM-/10□/K/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-ZM-/12□/K/□		12			3	1*M40*1,5+12*M25*1,5
EX-PD61-ZM-4/□	_	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Κατόπιν αιτήματος	3	1*M32*1,5+4*M25*1,5
EX-PD61-ZM-6/□		6			3	1*M40*1,5+6*M25*1,5
EX-PD61-ZM-8/□		8			3	1*M40*1,5+8*M25*1,5
EX-PD61-ZM-10/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-ZM-12/□		12			3	1*M40*1,5+12*M25*1,5

• Οδηγίες παραγγελίας:

1. Προσδιορίστε τον αριθμό και το μέγεθος των εισόδων καλωδίων και την επιφάνεια στερέωσης του περιβλήματος.

2. Ο χρήστης παρέχει το ηλεκτρικό διάγραμμα.Εάν χρειάζεστε ελεγκτή φωτός, ρελέ εναλλασσόμενου ρεύματος ή θερμικό ρελέ, διευκρινίστε.

3. Καθορίστε ειδικές απαιτήσεις κατά την παραγγελία.

Διαστατικά σχέδια

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• Χαρακτηριστικά

Αλουμίνιο χωρίς χαλκό, ανοξείδωτο ατσάλι.

Πλαστική ψεκασμένη επιφάνεια.

Η συσκευή προστασίας από διαρροή γείωσης είναι προαιρετική.

Βαθμός προστασίας: IP66-IP67.

• Εφαρμογή

• Τεχνικά δεδομένα

Σήμανση ATEX: II 2 G Ex db ⅡB + H2 T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Σήμανση IECEx: Ex db Ⅱ B+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

Σήμανση UL1203: Κατηγορία I, Τμήμα 1, Ομάδες Γ, Δ

Τάξη Ι, Κατηγορία 2, Ομάδες Γ, Δ

Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ

Τάξη II, Κατηγορία 2, Ομάδες F, G

Τάξη III

Πρότυπα: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Ονομαστική τάση: Max.690V AC, 50/60Hz

Ρεύμα κλάδου: : 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 40A, 250

Θερμοκρασία περιβάλλοντος: -60℃ έως + 55℃

Βαθμός Προστασίας: IP66,IP67

Είσοδος καλωδίου: Τυπικό M□× 1,5 βύσμα (Δείτε τον πίνακα επιλογής)

Κατεύθυνση εισόδου: Κάτω (μέσα και έξω)

Συσκευή εισόδου καλωδίου: Προαιρετική

Τύπος αντιφλεγμονώδους αρμού: Τοποθέτηση στον τοίχο (Τυπική).Τοποθέτηση βραχίονα (προαιρετικό)

Ενσωματωμένα εξαρτήματα: Κύριος διακόπτης: μινιατούρας διακόπτης κυκλώματος (MCB) ή διακόπτης κυκλώματος διαμορφωμένης θήκης (MCCB)

(Σημείωση: προστασία από διαρροή γείωσης κατόπιν αιτήματος)

Διακόπτης διακλάδωσης: μινιατούρα διακόπτη κυκλώματος (MCB) ή διακόπτη κυκλώματος διαμορφωμένης θήκης (MCCB)

(Σημείωση: προστασία από διαρροή γείωσης κατόπιν αιτήματος)

Τερματικό

Ένδειξη: Κόκκινο, πράσινο, κίτρινο

• Οδηγός παραγγελίας

• Πίνακας επιλογής κιβωτίων διανομής ρεύματος EX-PD61-ZM

Κώδικας	Περιγραφή					Είσοδοι καλωδίων
	Κύριος διακόπτης	Αριθμός υποκαταστήματος	Διακόπτης διακλάδωσης	Ρεύμα κλάδου	Αριθμός δείκτη
EX-PD61-DL-/4□/K/□	MCB ή MCCB Current Max.100A	4	MCB ή MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Κατόπιν αιτήματος	3	1*M50(M63,M75,M90)*1,5 4*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1,5 6*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1,5 8*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/10□/K/□		10			3	1*M50(M63,M75,M90)*1,5 10*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1,5 12*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-4/□	_	4	MCB ή MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Κατόπιν αιτήματος	3	1*M40*1,5+4*M25*1,5
EX-PD61-DL-6/□		6			3	1*M40*1,5+6*M25*1,5
EX-PD61-DL-8/□		8			3	1*M40*1,5+8*M25*1,5
EX-PD61-DL-10/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-DL-12/□		12			3	1*M40*1,5+12*M25*1,5

Οδηγίες παραγγελίας: 1. Προσδιορίστε τον αριθμό και το μέγεθος των εισόδων καλωδίων και την επιφάνεια στερέωσης του περιβλήματος.

2. Ο χρήστης παρέχει το ηλεκτρικό διάγραμμα.Εάν χρειάζεστε ελεγκτή φωτός, ρελέ AC ή θερμικό ρελέ, διευκρινίστε.

3. Καθορίστε ειδικές απαιτήσεις κατά την παραγγελία

• Χαρακτηριστικά

Αλουμίνιο χωρίς χαλκό, ανοξείδωτο ατσάλι.

Πλαστική ψεκασμένη επιφάνεια.

Η συσκευή προστασίας από διαρροή γείωσης είναι προαιρετική.

Βαθμός προστασίας: IP66-IP67.

• Εφαρμογή

• Τεχνικά δεδομένα

Σήμανση ATEX: II 2 G Ex db ⅡB + H2 T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Σήμανση IECEx: Ex db Ⅱ B+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

Σήμανση UL1203: Κατηγορία I, Τμήμα 1, Ομάδες Γ, Δ

Τάξη Ι, Κατηγορία 2, Ομάδες Γ, Δ

Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ

Τάξη II, Κατηγορία 2, Ομάδες F, G

Τάξη III

Πρότυπα: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Ονομαστική τάση: Max.415V AC

Ονομαστικό ρεύμα: 10A

Θερμοκρασία περιβάλλοντος: -60℃ έως + 60℃

Βαθμός προστασίας: IP66, IP67

Είσοδος καλωδίου: Τυπικό M□× 1,5 βύσμα (Δείτε τον πίνακα επιλογής)

Κατεύθυνση εισόδου: Κάτω

Συσκευή εισόδου καλωδίου:Standard M□× 1,5 Pluζ (Σee tαυτός είναιeleντοtion Tέναble )

Τύπος αντιφλεγμονώδους αρμού: Κυλινδρική άρθρωση, άρθρωση με σπείρωμα, επίπεδη άρθρωση.

Ενσωματωμένα εξαρτήματα: Κουμπί EX-A, Ένδειξη EX-D, Διακόπτης ελέγχου EX-K, Αντιεκρηκτικό Αμπερόμετρο/Βολτόμετρο

Τύπος εγκατάστασης: Τοποθέτηση στον τοίχο

Ένδειξη: Κόκκινο, πράσινο, κίτρινο

• Οδηγός παραγγελίας

• Πίνακας επιλογής σταθμών ελέγχου EX-PD61-ZC

• Χαρακτηριστικά

Αλουμίνιο χωρίς χαλκό, ανοξείδωτο ατσάλι.

Πλαστική ψεκασμένη επιφάνεια.

Η συσκευή προστασίας από διαρροή γείωσης είναι προαιρετική.

Βαθμός προστασίας: IP66-IP67.

• Εφαρμογή

• Τεχνικά δεδομένα

Σήμανση ATEX: II 2 G Ex db ⅡB + H2 T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Σήμανση IECEx: Ex db Ⅱ B+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

Σήμανση UL1203: Κατηγορία I, Τμήμα 1, Ομάδες Γ, Δ

Τάξη Ι, Κατηγορία 2, Ομάδες Γ, Δ

Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ

Τάξη II, Κατηγορία 2, Ομάδες F, G

Τάξη III

Πρότυπα: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Τύπος αντιφλεγμονώδους αρμού: Κυλινδρικός σύνδεσμος, Επίπεδος σύνδεσμος.

• Οδηγός παραγγελίας

• Διαστατικό σχέδιο

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• Χαρακτηριστικά

Αλουμίνιο χωρίς χαλκό, ανοξείδωτο ατσάλι.

Πλαστική ψεκασμένη επιφάνεια.

Η συσκευή προστασίας από διαρροή γείωσης είναι προαιρετική.

Βαθμός προστασίας: IP66-IP67.

• Εφαρμογή

• Τεχνικά δεδομένα

Σήμανση ATEX: II 2 G Ex db ⅡB + H2 T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Σήμανση IECEx: Ex db Ⅱ B+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

Σήμανση UL1203: Κατηγορία I, Τμήμα 1, Ομάδες Γ, Δ

Τάξη Ι, Κατηγορία 2, Ομάδες Γ, Δ

Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ

Τάξη II, Κατηγορία 2, Ομάδες F, G

Τάξη III

Πρότυπα: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Ονομαστική τάση: 380/400V AC, 50/60Hz

Ονομαστικό ρεύμα: 10A

Θερμοκρασία περιβάλλοντος: T6/T80 ℃ για Tamb: -60℃ έως +50℃;

T5/T95 ℃ για Tamb: -60℃ έως +60℃

Είσοδος καλωδίου: Τυπικό M□× 1,5 βύσμα (Δείτε τον πίνακα επιλογής)

Κατεύθυνση εισόδου: Κάτω (μέσα και έξω)

Συσκευή εισόδου καλωδίου: Προαιρετική

Τύπος αντιφλεγμονώδους αρμού: Κυλινδρική άρθρωση, άρθρωση με σπείρωμα, επίπεδη άρθρωση.

Ενσωματωμένα εξαρτήματα: Μινιατούρα διακόπτη κυκλώματος (MCB) ή διακόπτη κυκλώματος διαμορφωμένης θήκης (MCCB)

Επαφές AC, ρελέ θερμικής υπερφόρτωσης, ένδειξη, κουμπί

• Οδηγός παραγγελίας

• Πίνακας επιλογής

Άμεση Εκκίνηση
Μοντέλο	Έλεγχος ισχύος κινητήρα (kw)	Ονομαστικό ρεύμα διακόπτη κυκλώματος (Α)	Ρυθμιζόμενο εύρος ρεύματος ρύθμισης θερμικού ρελέ (Α)	Ονομαστικό ρεύμα του επαφέα (Α)	Μέγεθος εισόδου καλωδίου
EX-PD61 QD-4/16/7~10	4	16	7~10,le=8,5	9	2*Μ25*1,5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13,le=11	12	2*Μ25*1,5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12~18,le=16	18	2*Μ32*1,5
EX-PD61 QD-11/32/16~24	11	32	16~24,le=23	25	2*Μ32*1,5
EX-PD61 QD-15/40/23~32	15	40	23~32,le=30	32	2*Μ32*1,5
EX-PD61 QD-18,5/50/30~38	18.5	50	30~38,le=36	40	2*Μ40*1,5
EX-PD61 QD-22/63/37~50	22	63	37~50,le=46	50	2*Μ40*1,5



Εκκίνηση προς τα εμπρός και προς τα πίσω
Μοντέλο	Έλεγχος ισχύος κινητήρα (kw)	Ονομαστικό ρεύμα διακόπτη κυκλώματος (Α)	Ρυθμιζόμενο εύρος ρεύματος ρύθμισης θερμικού ρελέ (Α)	Ονομαστικό ρεύμα του επαφέα (Α)	Μέγεθος εισόδου καλωδίου
EX-PD61 QD-4/16/7~10 N	4	16	7~10,le=8,5	9	2*Μ25*1,5
EX-PD61 QD-5.5/20/9~13 N	5.5	20	9~13,le=11	12	2*Μ25*1,5
EX-PD61 DQ-7,5/25/12~18 N	7.5	25	12~18,le=16	18	2*Μ32*1,5
EX-PD61 QD-11/32/16~24 N	11	32	16~24,le=23	25	2*Μ32*1,5
EX-PD61 QD-15/40/23~32 N	15	40	23~32,le=30	32	2*Μ32*1,5
EX-PD61 QD-18,5/50/30~38 N	18.5	50	30~38,le=36	40	2*Μ40*1,5
EX-PD61 QD-22/63/37~50 N	22	63	37~50,le=46	50	2*Μ40*1,5



• QA:

Q1.Πώς στέλνετε τα εμπορεύματα και πόσο καιρό χρειάζεται για να φτάσουν;

Α: Αποστολή με DHL, UPS, FedEx ή TNT.Χρειάζονται 3-5 ημέρες για να φτάσει.Αεροπορική και θαλάσσια αποστολή επίσης προαιρετική.

Ε2.Μπορώ να έχω μια παραγγελία δείγματος για φως led;

Α: Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.Τα μικτά δείγματα είναι αποδεκτά
