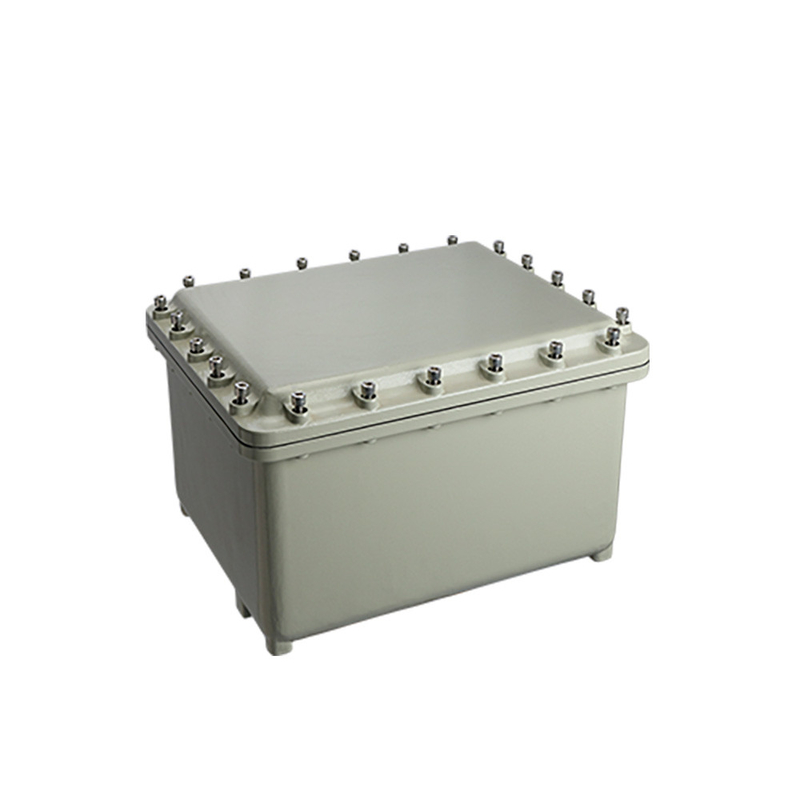

Προσαρμοσμένο κουτί διακλάδωσης Ειδικό κουτί διακλάδωσης με προστασία από έκρηξη EJB Series Junction Box-19
Πιστοποίηση ATEX και IECEx για χρήση σε επικίνδυνες περιοχές.
Το σώμα και το κάλυμμα είναι κατασκευασμένα από αλουμίνιο χωρίς χαλκό θαλάσσιας ποιότητας και ελαφρύ κράμα.
Οι εσωτερικές πλάκες στερέωσης είναι κατασκευασμένες από γαλβανισμένο εν θερμώ χάλυβα ή ανοξείδωτο χάλυβα.
Ανοξείδωτες βίδες σφίξτε με πυρίμαχο ατσάλι.
Μεντεσέδες από ανοξείδωτο χάλυβα στη μακριά πλευρά.
Επεξεργασία επιφανειακής ηλεκτροστατικής σκόνης ψεκασμού.
Φλάντζα από καουτσούκ σιλικόνης στο κάλυμμα
Για ασφαλή χρήση στις Ζώνες 1 και 2 δυνητικά εκρηκτικό αέριο και Ζώνες 21 και 22 ατμόσφαιρες σκόνης.
Σήμανση ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
Σήμανση IECEx
Ex db IIB Gb
Ex tb IIIC Db
Πρότυπα UL
Τάξη Ι, Κατηγορία 1, Ομάδες Γ, Δ
Τάξη Ι, Κατηγορία 2, Ομάδες Γ, Δ
Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ
Τάξη II, Κατηγορία 2, Ομάδες F, G
Τάξη III
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
Θερμοκρασία περιβάλλοντος
-60℃ έως +60℃
EJB-A;EJB: Αντιεκρηκτικό κουτί διακλάδωσης.Α: Κωδικός σχήματος,
Τραπέζι 1
| Τύπος περιβλήματος |
Κωδικός διάστασης (mm) |
| ΕΝΑ |
σι |
ντο |
ρε |
μι |
φά |
σολ |
H |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
Σημείωση: Η διάσταση στην αγκύλη είναι μόνο για αναφορά
- Διάταξη διάτρησης περιβλημάτων σώματος και καλύμματος
Σημείωση: Τα επίπεδα A, B, C και D στο σχήμα υποδεικνύουν την κατεύθυνση της εισόδου.Μέγιστος επιτρεπόμενος αριθμός ανοιγμάτων για νήματα ίδιας προδιαγραφής.Η συσκευή εισαγωγής είναι εξοπλισμένη με ελαστικό παρέμβυσμα για την αποφυγή χαλάρωσης.
Πίνακας 2 (Επίπεδο Γ και Δ)
| Τύπος περιβλήματος |
Περιοχή γεώτρησης LB(mm) |
Ποσότητα Επιτρεπόμενες Εγγραφές για Μέγεθος |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½ NPT M50 |
2 NPT M63 |
2½ NPT M75 |
| EJB-I |
240*110 |
15 |
10 |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3
|
Πίνακας 3 (Επίπεδο Α και Β)
| Τύπος περιβλήματος |
Περιοχή γεώτρησης LB(mm) |
Ποσότητα Επιτρεπόμενες Εγγραφές για Μέγεθος |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½ NPT M50 |
2 NPT M63 |
2½ NPT M75 |
| EJB-I |
180*110 |
12 |
7 |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
15 |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- Το μέγεθος εισόδου Ελάχιστη απόσταση διάτρησης στον τοίχο
Πίνακας 4
| Μέγεθος εισόδου |
Ελάχιστη απόσταση εισόδου mm(ίντσα) |
| NPT Metric |
½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½ NPT M50 |
2 NPT M63 |
2½ NPT M75 |
| ½NPT M20*1,5 |
46 (1,81) |
49 (1,93) |
52 (2.05) |
59 (2,32) |
61 (2,40) |
76 (2,99) |
86 (3,39) |
| ¾NPT M25*1,5 |
|
52 (2.05) |
55 (2.17) |
64 (2,52) |
69 (2,72) |
79 (3.11) |
89 (3,50) |
| 1 NPT M32*1,5 |
|
|
58 (2.28) |
65 (2,56) |
72 (2,83) |
82 (3.23) |
92 (3,62) |
| 1¼NPT M40*1,5 |
|
|
|
72 (2,83) |
79 (3.11) |
89 (3,50) |
99 (3,90) |
| 1½ NPT M50*1,5 |
|
|
|
|
85 (3,35) |
95 (3,74) |
106 (4.17) |
| 2 NPT M63*1.5 |
|
|
|
|
|
105(4.13) |
115(4.53) |
| 2½ NPT M75*1,5 |
|
|
|
|
|
|
126 (4,96) |
- Πίνακας σύγκρισης νημάτων EJB
Πίνακας 5
| Οχι. |
ANSI/ASME B1.20.1 |
ISO-965-1 και ISO 965-3 |
| 1 |
½ NPT |
Μ20 |
| 2 |
¾ NPT |
Μ25 |
| 3 |
1 NPT |
Μ32 |
| 4 |
1¼ NPT |
Μ40 |
| 5 |
1½ NPT |
Μ50 |
| 6 |
2 NPT |
Μ63 |
| 7 |
2½ NPT |
Μ75 |
Σημείωση: Ο ελάχιστος αριθμός νημάτων εμπλοκής του NPT είναι 5. Οι βαθμοί σχήματος και προσαρμογής νημάτων πρέπει να συμμορφώνονται με τους ενδιάμεσους ή τους βαθμούς ανοχής ακριβείας που καθορίζονται στα πρότυπα ISO 965-1 και ISO 965-3.Ο ελάχιστος αριθμός δεσμευμένων νημάτων είναι 8.
Πίνακας 6
| Ο πίνακας με τον μέγιστο αριθμό πιθανών εισαγωγών καλωδίων περιβλήματος |
| Κληρωθείς αριθμός |
EJB-I |
EJB-II |
EJB-III |
| NPT Metric |
ΑΒ |
CD |
ΑΒ |
CD |
ΑΒ |
CD |
| ½NPT M20*1,5 |
16 |
20 |
18 |
27 |
18 |
26 |
| ¾NPT M25*1,5 |
9 |
12 |
12 |
18 |
15 |
21 |
| 1 NPT M32*1,5 |
9 |
12 |
11 |
15 |
14 |
18 |
| 1¼NPT M40*1,5 |
5 |
6 |
6 |
8 |
8 |
10 |
| 1½ NPT M50*1,5 |
4 |
6 |
5 |
7 |
6 |
6 |
| 2 NPT M63*1.5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2½ NPT M75*1,5 |
1 |
2 |
2 |
2 |
2 |
3 |
Σημείωση: Το μέγεθος ανοίγματος του κουτιού διανομής είναι η προδιαγραφή στυπιοθλίπτη καλωδίου.Η επιλογή των προδιαγραφών του στυπιοθλίπτη καλωδίου θα πρέπει να επιλέγεται σύμφωνα με την εξωτερική διάμετρο του καλωδίου και τις πραγματικές συνθήκες του περιβάλλοντος χρήσης.
- Μέγιστο όριο κουμπιού και πιλότου φωτός
Πίνακας 7
| Τύπος περιβλήματος |
Περιοχή γεώτρησης EF (mm) |
Επιτρέπονται μέγιστοι χειριστές |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
Σημείωση: Πίνακας ανοιγμάτων αναφοράς απόστασης ανοίγματος
- Ανοίξτε το παράθυρο στο εξώφυλλο
Σημείωση:
ένα.Το μέγεθος του παραθύρου καθορίζεται από το όργανο που επιλέγεται από τον πελάτη, η οριακή θερμοκρασία του παραθύρου είναι -60℃ έως +180℃.
σι.Η απόσταση μεταξύ του κάτω ορίου των παραθύρων και των οπών με σπείρωμα δεν αναφέρεται στον πίνακα απόστασης των ανοιγμάτων.
ντο.Πρέπει να διατηρηθεί επαρκές μήκος πλάτους του αλεξίπυτου συνδέσμου και η θέση εγκατάστασης.
Η αντιεκρηκτική επεξεργασία του καλύμματος και του παραθύρου παρατήρησης πρέπει να συμμορφώνεται με
EN IEC 60079-1 2014 εκρηκτικές ατμόσφαιρες – Μέρος 1: προστασία εξοπλισμού με πυρίμαχα περιβλήματα «δ».
Πίνακας 8
| Τύπος περιβλήματος |
A(mm) |
B(mm) |
| EJB-I |
25 |
10 |
| EJB-II |
25 |
10 |
| EJB-III |
25 |
10 |
- Προδιαγραφές και συνθήκες συντήρησης συνδετήρων
Πίνακας 9
| Τύπος |
Ισχύς απόδοσης (Mpa) |
Εφαρμοσμένη ροπή (Nm) |
| Μ6Χ 16-6γρ |
≥450Mpa |
18 |
| Μ8Χ 35-6γρ |
43 |
| Μ10Χ 35-6γρ |
84 |
Πίνακας 10
| Πίνακας θερμότητας (Συνολική θερμότητα που διαχέεται από τα εξαρτήματα |
| Μοντέλο |
Μέγιστη Διανεμόμενη Ισχύς (W) |
| T4/T130℃ |
T5/T95℃ |
T6/T80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
Πίνακας 11
| Ο αντίστοιχος πίνακας του αριθμού των μπλοκ τερματικών |
| Κληρωθείς αριθμός |
EJB-I |
EJB-II |
EJB-III |
| 2,5 mm² |
72 ΤΕΜ |
100 ΤΕΜ |
140 ΤΕΜ |
| 4mm² |
64 ΤΕΜ |
86 ΤΕΜ |
116 ΤΕΜ |
| 6mm² |
50 ΤΕΜ |
66 ΤΕΜ |
90 ΤΕΜ |
| 10mm² |
24 ΤΕΜ |
52 ΤΕΜ |
72 ΤΕΜ |
| 16 mm² |
20 ΤΕΜ |
25 ΤΕΜ |
60 ΤΕΜ |
| 35 mm² |
10 ΤΕΜ |
15 ΤΕΜ |
224 ΤΕΜ |
| 95 mm² |
5 ΤΕΜ |
10 ΤΕΜ |
18 ΤΕΜ |
| 120 mm² |
- |
5 ΤΕΜ |
5 ΤΕΜ |
| 185 mm² |
- |
- |
5 ΤΕΜ |
| 240 mm² |
- |
- |
5 ΤΕΜ |
| 300mm² |
- |
- |
5 ΤΕΜ |
