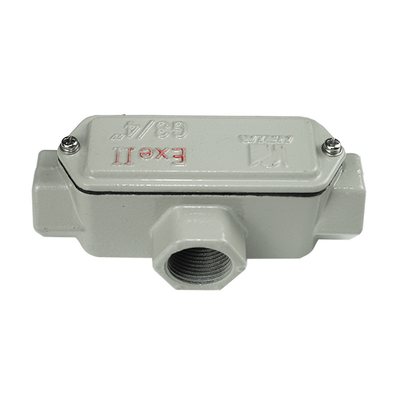

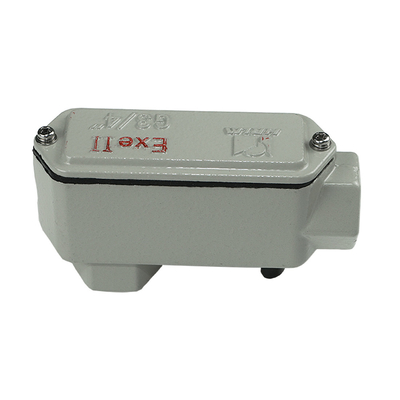

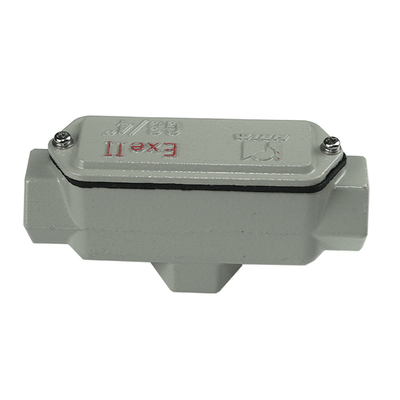

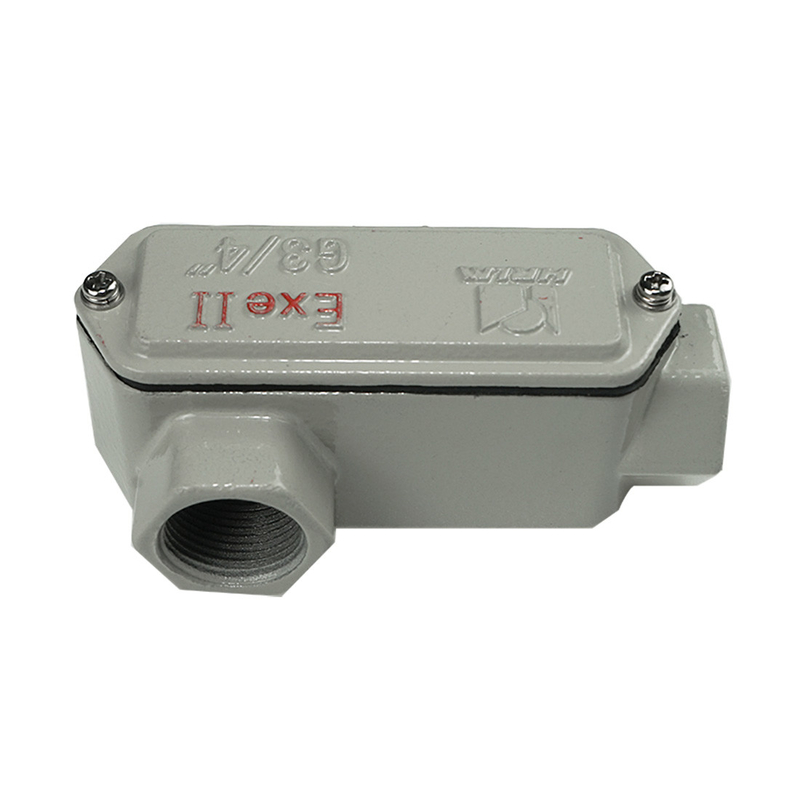

Κουτί διακλάδωσης προσαρμοσμένης ex ονομαστικής , Αδιάβροχο κουτί διακλάδωσης για επικίνδυνη περιοχή ζώνης 1 ζώνης 2
Αλουμίνιο χωρίς χαλκό, επιφάνεια ψεκασμένη με πλαστικό.
Περίβλημα τύπου ex e.
Ισχύει για ολόκληρο το εύρος θερμοκρασίας από -60°C έως 100°C (-76 ºF έως 212ºF).
Βαθμός προστασίας: IP66-IP67.
Χρησιμοποιείται ευρέως για σύνδεση σε σύστημα καλωδίωσης χαλύβδινων σωλήνων
- Οδηγός παραγγελίας:
Σήμανση ATEX:
Ⅱ 2 G Ex eb ⅡC Gb Ⅱ 2 D Ex tb ⅢC Db IP66
Σήμανση IECEx:Ex eb ⅡC Gb Ex tb ⅢC Db IP66
Σήμανση UL1203: Κατηγορία I, Τμήμα 2, Ομάδες A, B, C, D
Τάξη ΙΙ, Κατηγορία 1, Ομάδες Ε, ΣΤ, Ζ
Τάξη II, Κατηγορία 2, Ομάδες F, G
Τάξη III
Πρότυπο: EN 60079-0, EN 60079-7, EN 60079-31 IEC 60079-0, IEC 60079-7, IEC 60079-31
Θερμοκρασία περιβάλλοντος: -60℃ ~ +100℃
Τύπος δομής: A, B, C, D, E, F, G, H
Νήμα σύνδεσης: Το μετρικό νήμα είναι τυπικού τύπου.Το NPT ή άλλα νήματα είναι προαιρετικά και προσδιορίστε κατά την παραγγελία.Το τυπικό βήμα νήματος του μετρικού νήματος είναι 1,5 mm.Άλλα γήπεδα μπορούν να προσαρμοστούν και παρακαλούμε να τα προσδιορίσετε κατά την παραγγελία.
| Εσωτερικό νήμα "A" |
Διάσταση (mm) |
| Μετρικός |
NPT |
W |
H |
μεγάλο |
| Μ20*1,5 |
½ |
36 |
52,5 |
120 |
| Μ25*1,5 |
¾ |
42 |
58,5 |
135 |
| Μ32*1,5 |
1 |
50 |
68 |
160 |
| Μ40*1,5 |
1 1/4 |
61 |
78,5 |
185 |
| Μ50*1,5 |
1 1/2 |
70 |
85,5 |
190 |
| Μ63*1,5 |
2 |
84 |
99,5 |
210 |
| Μ75*1,5 |
2 1/2 |
99 |
115 |
280 |
| Μ90*1,5 |
3 |
118 |
134 |
290 |
| Μ100*1,5 |
3 1/2 |
133 |
147 |
320 |
| Μ115*1,5 |
4 |
145 |
159 |
320 |
| Εσωτερικό νήμα "A" |
Διάσταση (mm) |
| Μετρικός |
NPT |
W |
H |
μεγάλο |
| Μ20*1,5 |
½ |
54 |
52,5 |
120 |
| Μ25*1,5 |
¾ |
60 |
58,5 |
135 |
| Μ32*1,5 |
1 |
72 |
68 |
160 |
| Μ40*1,5 |
1 1/4 |
83 |
78,5 |
185 |
| Μ50*1,5 |
1 1/2 |
94 |
85,5 |
190 |
| Μ63*1,5 |
2 |
108 |
99,5 |
210 |
| Μ75*1,5 |
2 1/2 |
134 |
115 |
280 |
| Μ90*1,5 |
3 |
156 |
134 |
290 |
| Μ100*1,5 |
3 1/2 |
171 |
147 |
320 |
| Μ115*1,5 |
4 |
186 |
159 |
320 |
| Εσωτερικό νήμα "Α" |
Διάσταση (mm) |
| Μετρικός |
NPT |
W |
H |
μεγάλο |
| Μ20*1,5 |
½ |
72 |
52,5 |
120 |
| Μ25*1,5 |
¾ |
78 |
58,5 |
135 |
| Μ32*1,5 |
1 |
94 |
68 |
160 |
| Μ40*1,5 |
1 1/4 |
105 |
78,5 |
185 |
| Μ50*1,5 |
1 1/2 |
118 |
85,5 |
190 |
| Μ63*1,5 |
2 |
132 |
99,5 |
210 |
| Μ75*1,5 |
2 1/2 |
169 |
115 |
280 |
| Μ90*1,5 |
3 |
194 |
134 |
290 |
| Μ100*1,5 |
3 1/2 |
209 |
147 |
320 |
| Μ115*1,5 |
4 |
277 |
159 |
320 |
| Εσωτερικό νήμα "Α" |
Διάσταση (mm) |
| Μετρικός |
NPT |
W |
H |
μεγάλο |
| Μ20*1,5 |
½ |
54 |
52,5 |
111 |
| Μ25*1,5 |
¾ |
60 |
58,5 |
126 |
| Μ32*1,5 |
1 |
72 |
68 |
149,5 |
| Μ40*1,5 |
1 1/4 |
83 |
78,5 |
174,5 |
| Μ50*1,5 |
1 1/2 |
94 |
85,5 |
177,5 |
| Μ63*1,5 |
2 |
108 |
99,5 |
197,5 |
| Μ75*1,5 |
2 1/2 |
134 |
115 |
257,5 |
| Μ90*1,5 |
3 |
156 |
134 |
264,5 |
| Μ100*1,5 |
3 1/2 |
171 |
147 |
294,5 |
| Μ115*1,5 |
4 |
186 |
159 |
291,5 |
| Εσωτερικό νήμα "A" |
Διάσταση (mm) |
| Μετρικός |
NPT |
W |
H |
μεγάλο |
| Μ20*1,5 |
½ |
54 |
52,5 |
111 |
| Μ25*1,5 |
¾ |
60 |
58,5 |
126 |
| Μ32*1,5 |
1 |
72 |
68 |
149,5 |
| Μ40*1,5 |
1 1/4 |
83 |
78,5 |
174,5 |
| Μ50*1,5 |
1 1/2 |
94 |
85,5 |
177,5 |
| Μ63*1,5 |
2 |
108 |
99,5 |
197,5 |
| Μ75*1,5 |
2 1/2 |
134 |
115 |
257,5 |
| Μ90*1,5 |
3 |
156 |
134 |
264,5 |
| Μ100*1,5 |
3 1/2 |
171 |
147 |
294,5 |
| Μ115*1,5 |
4 |
186 |
159 |
291,5 |
| Εσωτερικό νήμα "A" |
Διάσταση (mm) |
| Μετρικός |
NPT |
W |
H |
μεγάλο |
| Μ20*1,5 |
½ |
36 |
52,5 |
111 |
| Μ25*1,5 |
¾ |
42 |
58,5 |
126 |
| Μ32*1,5 |
1 |
50 |
68 |
149,5 |
| Μ40*1,5 |
1 1/4 |
61 |
78,5 |
174,5 |
| Μ50*1,5 |
1 1/2 |
70 |
85,5 |
177,5 |
| Μ63*1,5 |
2 |
84 |
99,5 |
197,5 |
| Μ75*1,5 |
2 1/2 |
99 |
115 |
257,5 |
| Μ90*1,5 |
3 |
118 |
134 |
264,5 |
| Μ100*1,5 |
3 1/2 |
133 |
147 |
294,5 |
| Μ115*1,5 |
4 |
145 |
159 |
291,5 |
| Εσωτερικό νήμα "A" |
Διάσταση (mm) |
| Μετρικός |
NPT |
W |
H |
μεγάλο |
| Μ20*1,5 |
½ |
36 |
52,5 |
120 |
| Μ25*1,5 |
¾ |
42 |
58,5 |
135 |
| Μ32*1,5 |
1 |
50 |
68 |
160 |
| Μ40*1,5 |
1 1/4 |
61 |
78,5 |
185 |
| Μ50*1,5 |
1 1/2 |
70 |
85,5 |
190 |
| Μ63*1,5 |
2 |
84 |
99,5 |
210 |
| Μ75*1,5 |
2 1/2 |
99 |
115 |
280 |
| Μ90*1,5 |
3 |
118 |
134 |
290 |
| Μ100*1,5 |
3 1/2 |
133 |
147 |
320 |
| Μ115*1,5 |
4 |
145 |
159 |
320 |
| Εσωτερικό νήμα "A" |
Διάσταση (mm) |
| Μετρικός |
NPT |
W |
H |
μεγάλο |
| Μ20*1,5 |
½ |
30 |
51 |
84 |
| Μ25*1,5 |
¾ |
35 |
53 |
89 |
| Μ32*1,5 |
1 |
41 |
64 |
108 |
| Μ40*1,5 |
1 1/4 |
51 |
69 |
116 |
| Μ50*1,5 |
1 1/2 |
57 |
76 |
130 |
| Μ63*1,5 |
2 |
70 |
95 |
168 |
-
FAQ
Q1.Μπορώ να έχω μια παραγγελία δείγματος;
Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.Τα μικτά δείγματα είναι αποδεκτά.
Ε2.Πώς στέλνετε τα εμπορεύματα και πόσο καιρό χρειάζεται για να φτάσουν;
Συνήθως αποστέλλουμε με DHL, UPS, FedEx ή TNT.Συνήθως χρειάζονται 3-5 ημέρες για να φτάσει.Αεροπορική και θαλάσσια αποστολή επίσης προαιρετική.
