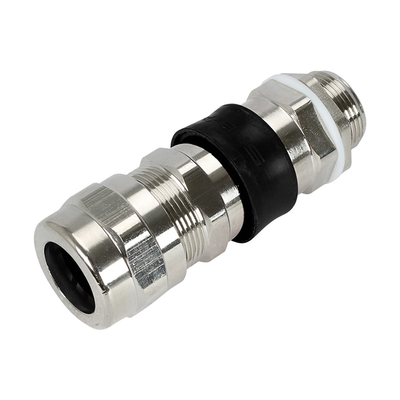

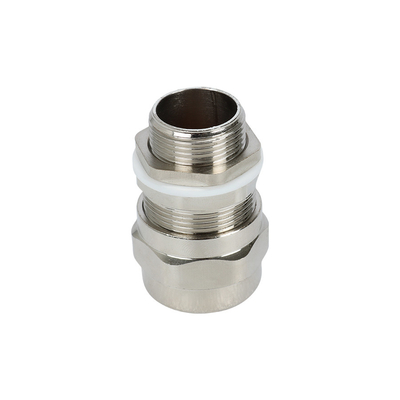

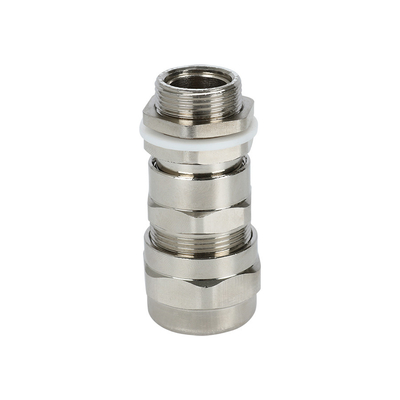

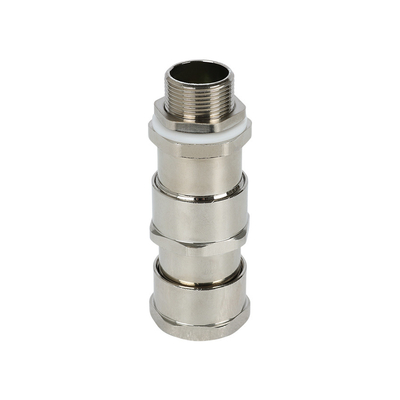

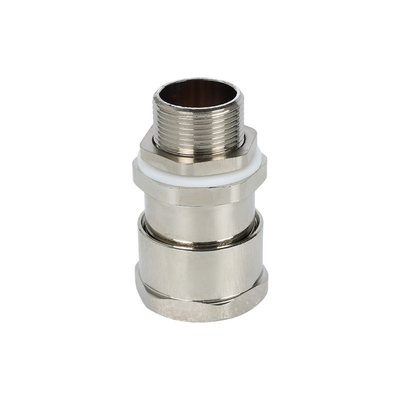

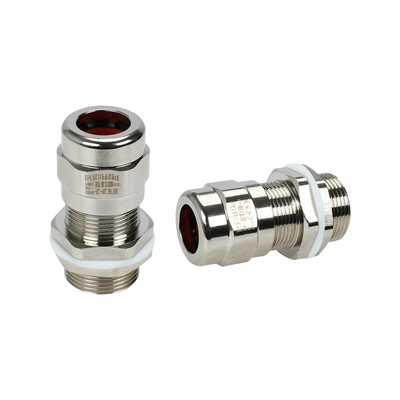

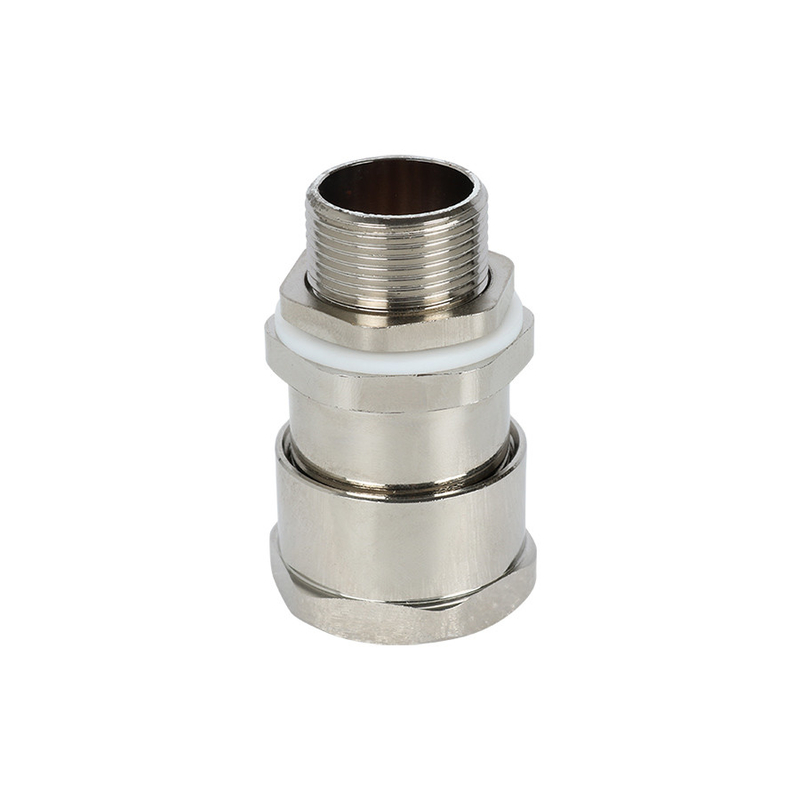

M20 Μεταλλικό αντιφλεγμονώδες καλώδιο με αντιεκρηκτική προστασία IP66

Αγορά τώρα M20 Metallic Compact Ex Cable Glands Αδιάβροχο περίβλημα Ex d IIC Αυξημένη ασφάλεια Ex e IIC Έκρηξη

• EX-QM01-A1

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Μονό σφράγισμα, κατάλληλο για μη θωρακισμένο καλώδιο.

Π.χ., δομή.

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου AG(mm)		Συνολική διάμετρος καλωδίου ΦB(mm)		Ελάχιστο μήκος νήματος GL(mm)	Ονομαστική προεξοχή Μήκος L(mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη
16	Μ16*1,5	NPT3/8	9.5	12	16	30	27(29)
20	Μ20*1,5	NPT1/2	9.5	16.5	16	30	27(29)
25	Μ25*1,5	NPT3/4	14	20	16	38	34(37)
32	Μ32*1,5	NPT1	18	26	18	44	40(44)
40	Μ40*1,5	NPT1 1/4	24	32.5	18	46	50(55)
50	Μ50*1,5	NPT1 1/2	30	41	20	50	60(67)
63	Μ63*1,5	NPT2	40	52	21	64	68(73)
75	Μ75*1,5	NPT2 1/2	50	65	22	70	86(89)
90	Μ90*1,5	NPT3	62	77	22	80	102(105)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• EX-QM03-C1K

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Μονό στεγανοποιητικό, κατάλληλο για θωρακισμένο καλώδιο.

Ισχύει για ολόκληρο το εύρος θερμοκρασίας από -50°C έως 80°C (-58 ºF έως 176ºF)

Βαθμός προστασίας: IP66/IP68

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Σήμανση IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου AG(mm)		Συνολική διάμετρος καλωδίου			Ελάχιστο μήκος νήματος GL(mm)	Ονομαστική προεξοχή Μήκος L(mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη	Μέγιστη
16	Μ16*1,5	NPT3/8	9.5	12	/	16	65	24(29)
20	Μ20*1,5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	Μ25*1,5	NPT3/4	14	20	/	16	71	36(40)
32	Μ32*1,5	NPT1	18	26	/	18	76	45(51)
40	Μ40*1,5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	Μ50*1,5	NPT1 1/2	30	41	/	20	91	68(74)
63	Μ63*1,5	NPT2	40	52	/	21	98	86(95)
75	Μ75*1,5	NPT2 1/2	50	65	/	22	102	95(109)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ



• EX-QM04-B1K

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Διπλή σφράγιση, κατάλληλη για θωρακισμένο καλώδιο.

Ισχύει για ολόκληρο το εύρος θερμοκρασίας από -50°C έως 80°C (-58 ºF έως 176ºF)

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου AG(mm)		Συνολική διάμετρος καλωδίου				Ελάχιστο μήκος νήματος GL(mm)	Ονομαστική προεξοχή Μήκος L(mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη	Ελάχ	Μέγιστη
16	Μ16*1,5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	Μ20*1,5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	Μ25*1,5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	Μ32*1,5	NPT1	18	26	19	25.5	18	76	45(51)
40	Μ40*1,5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	Μ50*1,5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	Μ63*1,5	NPT2	40	52	42,5	50	21	98	86(95)
75	Μ75*1,5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• EX-QM05-C1K



• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Μονό στεγανοποιητικό, κατάλληλο για θωρακισμένο καλώδιο.

Ισχύει για ολόκληρο το εύρος θερμοκρασίας από -50°C έως 80°C (-58 ºF έως 176ºF)

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου AG(mm)		Συνολική διάμετρος καλωδίου			Ελάχιστο μήκος νήματος L1 (mm)	Συνολικό μήκος l(mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη	Μέγιστη
16	Μ16*1,5	NPT3/8	7	16	8	15	85	24(27)
20	Μ20*1,5	NPT1/2	7	16	10.5	15	87	24(27)
25	Μ25*1,5	NPT3/4	14	20	15	15	88	30(33)
32	Μ32*1,5	NPT1	18	25	20	17	96	36(39)
40	Μ40*1,5	NPT1 1/4	24	33	27	19	105	45(50)
50	Μ50*1,5	NPT1 1/2	31	40	31	19	108	55(60)
63	Μ63*1,5	NPT2	41	50	41	20	118	68(73)
75	Μ75*1,5	NPT2 1/2	52	63	55	21	124	86(89)
90	Μ90*1,5	NPT3	65	76	65	24	128	96(99)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• EX-QM06-B1K

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Διπλή σφράγιση, κατάλληλη για θωρακισμένο καλώδιο.

Ισχύει για ολόκληρο το εύρος θερμοκρασίας από -50°C έως 80°C (-58 ºF έως 176ºF)

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου (mm)		Συνολική διάμετρος καλωδίου				Ελάχιστο μήκος νήματος L1 (mm)	Συνολικό μήκος L(mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη	Ελάχ	Μέγιστη
16	Μ16*1,5	NPT3/8	7	16	5	8	15	85	24(27)
20	Μ20*1,5	NPT1/2	7	16	5	10.5	15	87	24(27)
25	Μ25*1,5	NPT3/4	14	20	8	15	15	88	30(33)
32	Μ32*1,5	NPT1	18	25	11	20	17	96	36(39)
40	Μ40*1,5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	Μ50*1,5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	Μ63*1,5	NPT2	41	50	30	41	20	118	68(73)
75	Μ75*1,5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	Μ90*1,5	NPT3	65	76	52	65	24	128	96(99)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• EX-QM10-B1

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Μονό στεγανοποιητικό, κατάλληλο για μη θωρακισμένο καλώδιο

Ex d δομή.

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου (mm)		Συνολική διάμετρος καλωδίου ΦB(mm)		Ελάχιστο μήκος νήματος L1 (mm)	Συνολικό μήκος L(mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη
16	Μ16*1,5	NPT3/8	4	7	16	62	27(29)
20	Μ20*1,5	NPT1/2	5	8	16	62	27(29)
25	Μ25*1,5	NPT3/4	8	12	16	62	30(33)
32	Μ32*1,5	NPT1	12	16	18	67	38(42)
40	Μ40*1,5	NPT1 1/4	16	24	20	77	45(50)
50	Μ50*1,5	NPT1 1/2	18	28	20	79	55(60)
63	Μ63*1,5	NPT2	25.5	38	20	81	68(73)
75	Μ75*1,5	NPT2 1/2	29	46	20	100	85(89)
90	Μ90*1,5	NPT3	41	60	21	100	98(102)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• EX-QM10-B1

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Μονό στεγανοποιητικό, κατάλληλο για μη θωρακισμένο καλώδιο

Ex d δομή.

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου (mm)		Συνολική διάμετρος καλωδίου ΦB(mm)		Ελάχιστο μήκος νήματος L1 (mm)	Ονομαστικό μήκος προεξοχής (mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη
16	Μ16*1,5	/	5	8	15	30	24(27)
20	Μ20*1,5	NPT1/2	7.5	11.5	15	30	24(27)
25	Μ25*1,5	NPT3/4	11	14.5	15	30	30(33)
32	Μ32*1,5	NPT1	14	20	20	32	36(39)
40	Μ40*1,5	NPT1 1/4	19	20	20	32	45(50)
50	Μ50*1,5	NPT1 1/2	25	32	20	36	55(60)
63	Μ63*1,5	NPT2	31.5	42,5	20	37	68(73)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• EX-QM13-B1T

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Μονό στεγανοποιητικό, κατάλληλο για μη θωρακισμένο καλώδιο

Ex d δομή.

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου (mm)		Συνολική διάμετρος καλωδίου ΦB(mm)		Ελάχιστο μήκος νήματος L1 (mm)	Ονομαστικό μήκος προεξοχής (mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη
16	Μ16*1,5	/	5	8	15	40	24(27)
20	Μ20*1,5	NPT1/2	7.5	11.5	15	40	24(27)
25	Μ25*1,5	NPT3/4	11	14.5	15	40	30(33)
32	Μ32*1,5	NPT1	14	20	20	44	36(39)
40	Μ40*1,5	NPT1 1/4	19	20	20	48	45(50)
50	Μ50*1,5	NPT1 1/2	25	32	20	49	55(60)
63	Μ63*1,5	NPT2	31.5	43,5	20	63	68(73)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• EX-QM18-C1

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Μονό στεγανοποιητικό, κατάλληλο για μη θωρακισμένο καλώδιο

Ex d δομή.

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου (mm)		Συνολική διάμετρος καλωδίου ΦB(mm)		Ελάχιστο μήκος νήματος L1 (mm)	Ονομαστικό μήκος προεξοχής (mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη
16	Μ16*1,5	/	5	8	15	57	24(27)
20	Μ20*1,5	NPT1/2	5	8	15	57	24(27)
20	Μ20*1,5	NPT1/2	7.5	11.5	15	57	24(27)
25	Μ25*1,5	NPT3/4	11	14.5	15	57	30(33)
32	Μ32*1,5	NPT1	14	20	20	59	36(39)
40	Μ40*1,5	NPT1 1/4	19	26	20	60	45(50)
50	Μ50*1,5	NPT1 1/2	25	32	20	62	55(60)
63	Μ63*1,5	NPT2	31.5	43,5	20	73	68(73)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ



• EX-QM21-C1K

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Μονό σφράγισμα, κατάλληλο για μη θωρακισμένο καλώδιο.

Ισχύει για ολόκληρο το εύρος θερμοκρασίας από -50°C έως 80°C (-58 ºF έως 176ºF)

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου (mm)		Συνολική διάμετρος καλωδίου			Ελάχιστο μήκος νήματος L1 (mm)	Συνολικό μήκος L(mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη	Μέγιστη
16	Μ16*1,5	NPT3/8	9.5	12	7	16	66	27(29)
20	Μ20*1,5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	Μ25*1,5	NPT3/4	14	20	17	16	68	34(37)
32	Μ32*1,5	NPT1	18	26	23	18	77	40(44)
40	Μ40*1,5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	Μ50*1,5	NPT1 1/2	30	41	37	20	88	60(67)
63	Μ63*1,5	NPT2	40	52	52	21	96	68(73)
75	Μ75*1,5	NPT2 1/2	50	65	62	22	114	86(89)
90	Μ90*1,5	NPT3	62	77	66	22	119	102(105)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ

• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• EX-QM22-B1K

• ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πιστοποιημένα ATEX και IECEx για ασφαλή χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες

Διπλή σφράγιση, κατάλληλη για θωρακισμένο καλώδιο.

Ισχύει για ολόκληρο το εύρος θερμοκρασίας από -50°C έως 80°C (-58 ºF έως 176ºF)

Βαθμός προστασίας: IP66/IP68.

• ΕΦΑΡΜΟΓΗ

• ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Σήμανση ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Σήμανση ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Πρότυπα

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Θερμοκρασία περιβάλλοντος: -50℃ ≦ Tamb ≦ +80℃

Νήμα σύνδεσης: Μετρικό νήμα, νήμα NPT

• ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ CABLE GLAND

Μέγεθος αδένα	Διαθέσιμο νήμα εισόδου (mm)		Συνολική διάμετρος καλωδίου				Ελάχιστο μήκος νήματος L1 (mm)	Συνολικό μήκος L(mm)	Απέναντι Διαμερίσματα/Γωνιακό S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Μετρικός	NPT	Ελάχ	Μέγιστη	Ελάχ	Μέγιστη
16	Μ16*1,5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	Μ20*1,5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	Μ25*1,5	NPT3/4	14	20	10	15	15	68	34(37)
32	Μ32*1,5	NPT1	18	26	15	19.5	19	77	40(44)
40	Μ40*1,5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	Μ50*1,5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	Μ63*1,5	NPT2	40	52	31.5	40	19	96	68(73)
75	Μ75*1,5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	Μ90*1,5	NPT3	62	77	54,5	62	19	119	102(105)

• ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ



• ΟΔΗΓΟΣ ΠΑΡΑΓΓΕΛΙΩΝ

• FAQ

  Q1.Μπορώ να έχω μια παραγγελία δείγματος;

  Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας.Τα μικτά δείγματα είναι αποδεκτά.
  Q2: Προσφέρετε εγγύηση για τα προϊόντα;
  Ναι, προσφέρουμε 2-5 χρόνια εγγύηση στα προϊόντα μας.
